Tá ASTM A333 Grád 6 agus ASTM A106 Grád B sonraithe go forleathan do phíopaí cruach carbóin le haghaidh píobaireachta tionsclaíoch. Cé gur féidir an dá cheann a sholáthar mar phíobán cruach carbóin gan uaim agus go bhfuil leibhéil neart bunúsacha comhchosúla acu, déantar iad a dhearadh timpeallriachtanais seirbhíse éagsúla.
Is é an príomh-idirdhealú simplí:Tá ASTM A333 Grád 6 sonraithe le haghaidh seirbhíse íseal-teocht agus feidhmchláir óna dteastaíonn toughness notch, agus tá ASTM A106 Grád B sonraithe do phíobáin déanta as cruach carbóin gan uaim a úsáidtear i seirbhís ardteochta.Clúdaíonn ASTM A333/A333M go sonrach píobán carbóin agus cruach cóimhiotail gan uaim agus táthaithe le haghaidh seirbhíse íseal-teocht agus feidhmchláir eile a éilíonn toughness notch, agus clúdaíonn ASTM A106/A106M píopa cruach carbóin gan uaim le haghaidh seirbhíse ardteochta.

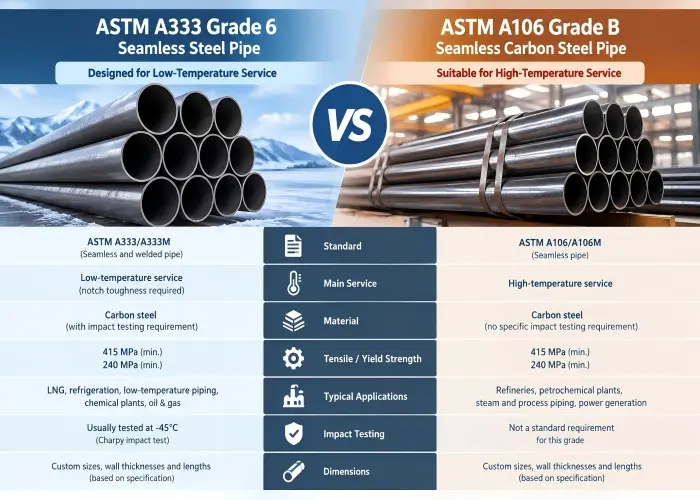

ASTM A333 grád 6 saor in aiscevsASTM A106 grád B
| Mír | ASTM A333 grád 6 saor in aisce | ASTM A106 grád B |
|---|---|---|
| Príomhchaighdeán | ASTM A333/A333M | ASTM A106/A106M |
| Cineál táirge | Píobán cruach gan uaim agus táthaithe | Píobán cruach carbóin gan uaim |
| Príomhsheirbhís | Seirbhís -teocht íseal | Seirbhís-ardteochta |
| Príomhriachtanas | Toughness notch / feidhmíocht tionchair | Neart agus feidhmíocht le haghaidh seirbhíse ardteochta |
| Ábhar tipiciúil | Cruach charbóin | Cruach charbóin |
| Neart teanntachta, min. | 415 MPa | 415 MPa |
| Neart toraidh, min. | 240 MPa | 240 MPa |
| Feidhmchláir tipiciúla | Píopaí próisis GNL, teocht íseal, cuisniú, ola & gás | Scaglanna, gléasraí peitriceimiceacha, gal agus píopaí próisis |
| Tástáil tionchair | Ag teastáil de réir cheanglais infheidhme an A333 | Níl sé ina cheanglas caighdeánach sainmhínithe amhail tástáil tionchair ísealteochta A333 |
| Déantúsaíocht | Gan uaim nó táthaithe | gan uaim |
1. Riachtanais Teochta Seirbhíse Éagsúla
Is é an difríocht is tábhachtaí idir an dá ghrád seo ná an raon teochta atá beartaithe acu.
ASTM A333 grád 6 saor in aisce
Tá ASTM A333 Grád 6 deartha le haghaidh iarratais ina gcaithfidh an píopa a bheith leordhóthanachtoughness notch ag teocht íseal. Clúdaíonn an tsonraíocht A333 go sonrach seirbhís ar theocht íseal agus feidhmchláir eile a dteastaíonn dianseasmhacht uathu.
Déanann sé seo Grád 6 a bhaineann le hiarratais ar nós:
Áiseanna GNL
Córais ola agus gáis ar theocht íseal-
Píopaí cuisniúcháin
Córais próisis chrióigineacha-ghaolmhara
Próiseáil cheimiceach
Córais stórála agus aistrithe ar theocht íseal

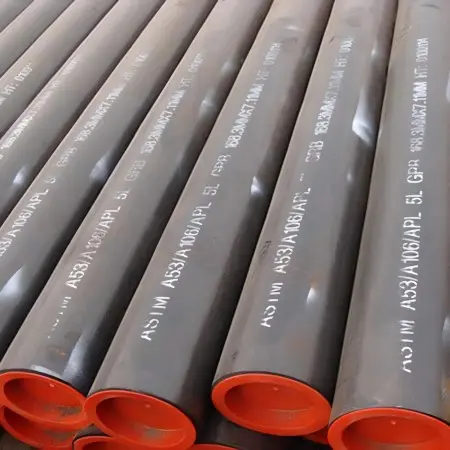

ASTM A106 grád B
Tá ASTM A106 Grád B clúdaithe ag an tsonraíocht le haghaidhpíopa cruach carbóin gan uaim le haghaidh seirbhíse ardteochta. Deir an caighdeán freisin go bhfuil an píopa oiriúnach le haghaidh táthú, lúbthachta, flanging agus oibríochtaí foirmithe den chineál céanna.
I measc na n-iarratas tipiciúla tá:
Scaglanna ola
Plandaí peitriceimiceacha
Píopaí gaile
Próiseas píobaireachta
Córais giniúna cumhachta
Iompar sreabhán ardteochta
2. Comparáid Comhdhéanamh Ceimiceach
| Eilimint Cheimiceach | ASTM A333 grád 6 saor in aisce | ASTM A106 grád B |
|---|---|---|
| Carbón (C) | 0.30% max. | 0.30% max. |
| Mangainéis (Mn) | Rialaithe de réir riachtanais A333 | 0.29–1.06% |
| Fosfar (P) | 0.025% max. | 0.035% max. |
| Sulfar (S) | 0.025% max. | 0.035% max. |
| sileacain (Si) | 0.10% min. | 0.10% min. |
3. Airíonna Meicniúla: Neart Comhchosúla, Fócas Difriúil
Cúis amháin a bhíonn mearbhall uaireanta ar A333 Grád 6 agus A106 Grád B ná go bhfuil a gcuid bunriachtanais neart teanntachta agus toraidh comhchosúil.
| Maoin Mheicniúil | ASTM A333 grád 6 saor in aisce | ASTM A106 grád B |
|---|---|---|
| Neart Teanntachta | 415 MPa nóim. | 415 MPa nóim. |
| Neart Toradh | 240 MPa min. | 240 MPa min. |
| Príomhfhócas feidhmíochta | Cruithneacht íseal teochta | Seirbhís-ardteochta |
4. Is mórdhifríocht é Tástáil Tionchair
I gcás píobaireachta ar theocht íseal, tá tábhacht ar leith ag baint le tástáil tionchair notch Charpy V.
Éilíonn ASTM A333/A333M tástáil shonraithe le haghaidh déine tionchair mar chuid dá cheanglais maidir leis na gráid chumhdaithe. Tugann an caighdeán faoi deara freisin go bhféadfadh sé nach mbeadh roinnt méideanna táirgí ar fáil mar go bhféadfadh drochthionchar a bheith ag tiús ballaí níos troime ar airíonna tionchair.
Is difríocht thábhachtach é seo ó chomparáid a dhéanamh go simplí:
Neart teanntachta A333 Grád 6=415 MPa
A106 Grád B=415 neart teanntachta MPa
Fiú nuair a bhíonn an neart teanntachta agus táirgeachta comhchosúil ag dhá phíobán, d'fhéadfadh a n-oiriúnacht d'fheidhmchlár ar leith ar theocht íseal a bheith difriúil mar gheall arbreithnithe ábhartha ar leith is ea cruas an airde agus na ceanglais tástála-.
5. Iarratais A333 Grád 6 vs A106 Grád B
Iarratais ASTM A333 Grád 6
Meastar go coitianta A333 Grád 6 do:
Córais GNL agus-teocht íseal
Úsáidtear é i bpíopaí a bhaineann le próiseáil GNL, le stóráil agus le haistriú nuair a theastaíonn-doimhneacht teocht íseal.
Ola & Gás
Oiriúnach do chodanna roghnaithe ar theocht íseal de chórais phróiseála agus iompair ola agus gáis.
Cuisniú
Úsáidtear é le haghaidh píopaí próisis atá faoi lé teochtaí oibriúcháin íseal.
Próiseáil Cheimiceach
Infheidhme i gcás ina n-éilíonn coinníollacha próisis píopa cruach carbóin le cruas sonraithe teochta íseal.
Iarratais ASTM A106 Grád B
Úsáidtear A106 Grád B go coitianta le haghaidh:
Scaglanna Ola
Línte próisis a iompraíonn sreabhán ag teochtaí ardaithe.
Plandaí Peitriceimiceacha
Píobáil próisis agus fóntais ina sonraítear píopa cruach carbóin gan uaim.
Píopaí Gaile
Úsáidtear é le haghaidh córais gaile agus próisis ar ardteocht.
Giniúint Cumhachta
Curtha i bhfeidhm i gcórais oiriúnacha píobaireachta brú ardteochta.
6. ASTM A333 Grád 6 vs ASTM A106 Grád B: Eochair beir leat
Is féidir achoimre a dhéanamh ar an difríocht mar seo a leanas:
Díríonn ASTM A333 Grád 6 ar -seirbhís íseal-teocht agus rinsíne airde, agus díríonn ASTM A106 Grád B ar phíobán cruach carbóin gan uaim le haghaidh seirbhíse ardteochta.
Is féidir a gcuid bunriachtanais neart a bheith cosúil, achteocht seirbhíse, toughness tionchair agus riachtanais sonraíochta a dhéanann an dá ghrád difriúil i roghnú píopa praiticiúil.
Maidir le tionscadail a bhaineann le GNL, córais chuisniúcháin nó córais eile ar theocht íseal, féadfar ASTM A333 Grád 6 a shonrú nuair is gá an déineacht íseal teochta a léiriú. I gcás scaglainne, peitriceimiceach, gal agus píopaí próisis eile ardteochta, is grád píopa cruach carbóin gan uaim a shonraítear go coitianta é ASTM A106 Grád B. Ba cheart go leanfadh an roghnú deiridh na coinníollacha deartha tionscadail agus na cóid agus na caighdeáin is infheidhme i gcónaí.
