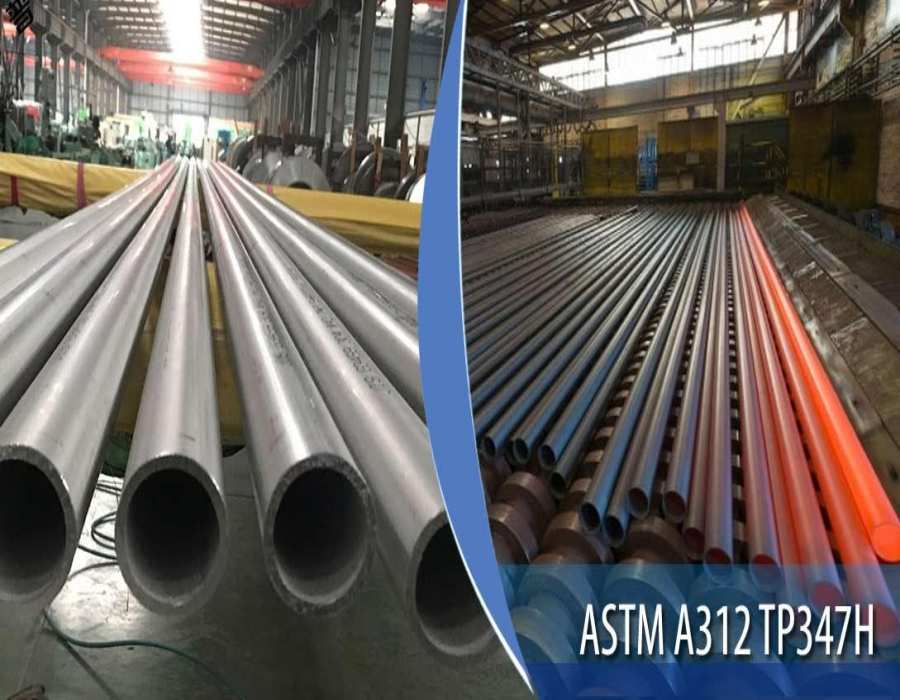

ASTM A312 TP347 347H Píopaí Cruach Dhosmálta le haghaidh Úsáid Ardteasa

TP347/TP347His cruacha dhosmálta austenític cróimiam-níicil atá cobhsaithe le niobium (Nb, columbium roimhe seo) agus méid beag tantalam (Ta). Déantar iad a innealtóireacht don raon íograithe 427-815 degC agus le haghaidh seirbhíse fadtéarmach os cionn 500 degC. Tá gnáthghráid austenític cosúil le 304/304L seans maith do chreimeadh intergranular (IGC) sa bhanna teochta sin, toisc go deascann cairbídí cróimiam ag teorainneacha gráin le linn táthú nó nochtadh fada, ag ídiú an chróimiam máguaird. Úsáideann TP347H Nb chun carbón a ghlasáil isteach i gcéim NbC chobhsaí, a bhlocálann an grán díobhálach-teorainn Cr23C6 agus a sholáthraíonn neartú tuaslagáin soladach ag an am céanna. Fágann sin gurb é an t-ábhar tosaíochta é le haghaidh sár-théitheoirí coire, ceanntásca asraonta leasaithe catalaíoch, agus línte seirbhíse hidreacracker-i gcás ina bhfuil ardteocht, brú agus hidrigin ann.

Príomhghnéithe

◆ Intergranular corrosion resistance: Nb+Ta stabilization (Nb+Ta >Cuireann=~10xC) cosc ​​ar fhoirmiú gránach-teorainn Cr23C6 le linn táthú agus -nochtaithe ardteochta, mar sin coinnítear an fhriotaíocht creimeadh sa riocht mar-táthaithe-gan réiteach iomlán anáil a bheith ag teastáil.

◆ Ard-neart sceite teochta: neartaítear tuaslagán soladach 347H de bharr carbóin níos airde (0.04-0.10%); is léir go sáraíonn a strus incheadaithe ASME os cionn 538 degC ná 304L agus go bhfuil sé fabhrach i gcoinne 321H, le haghaidh iompar ualaigh ardteochta fadtéarmach iontaofa.

◆ Hidrigin-cairdiúil don tseirbhís: I dtimpeallachtaí hidrigine ardbhrú amhail hidrea-chóireáil agus leasaitheoirí, cuireann an struchtúr cobhsaithe i gcoinne ionsaí hidrigine agus il-strus aigéadach-scáineadh creimthe (SCC), a oireann do mheáin ionsaitheacha próisis.

◆ Raon iomlán méide, is fearr gan uaim: Clúdaíonn caighdeánach NPS 1/8"-48", Sch 5S-XXS; le haghaidh línte hidrigine ardteochta, ardbhrú molaimid gan uaim (SMLS)-gan seam táthú fadaimseartha, iniúchadh píosa ar phíosa níos éasca agus inrianaitheacht iomlán an ábhair.

Sonraíochtaí Teicniúla

Comhdhéanamh Ceimiceach (ASTM A312 tipiciúil, %)

Airíonna Meicniúla ag Teocht an tSeomra (íosmhéid TP347H ráthaithe)

Toisí & Raon Déantúsaíochta

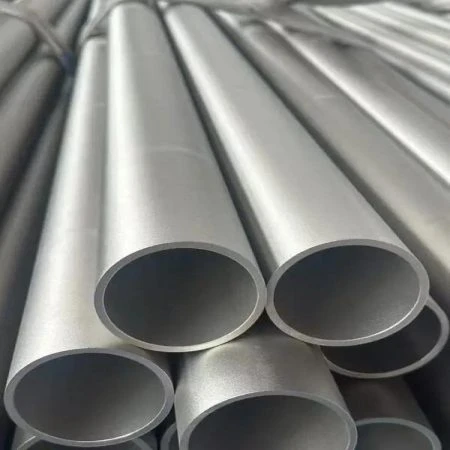

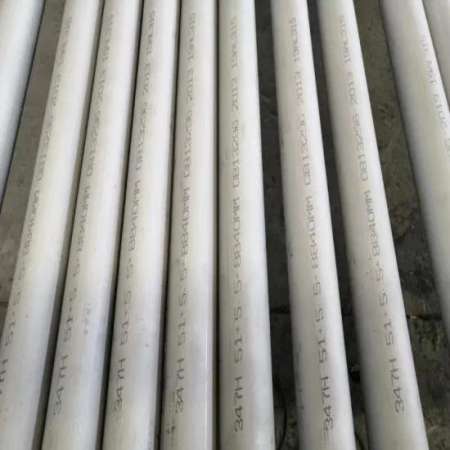

Feidhmchláir Ghnáthúla Tionscail

Úsáidtear na píopaí seo go mór in aonaid hidreacraiceora agus i gcórais scoilteadh catalaíoch sreabhán ag gléasraí peitriceimiceacha, agus le haghaidhASTM A312 TP347 347H Píopaí Cruach Dhosmálta, tá na gráid chobhsaithe riachtanach chun creimeadh idirghráinneach a sheasamh i dtimpeallachtaí hidrigine ardbhrú os cionn 500 céim, le 347H ag soláthar an neart réabtha creep atá ag teastáil le haghaidh feadáin sárthéitheoir agus aththéitheoir i gcoirí cumhachta teirmeach ultra{{3}chriticiúil agus le haghaidh monaraithe táthaithe i ngléasraí próiseála ceimiceacha a láimhseálann aigéad nítreach te agus próisis cheimiceacha ardteochta{4}. Bíonn siad i gcónaí faoi lé-hidrigine ardbhrú agus teochtaí os cionn 500 céim . Úsáideann stáisiúin chumhachta teirmeacha 347H do shárthéitheoir agus feadáin ath-théitheoir i gcoirí ultra-chriticiúil toisc go bhfuil ard-neart réabtha sreafa aige atá ag teastáil le haghaidh úsáide fadtéarmach i dtimthriallta teirmeach an-mhór. Braitheann gléasraí próiseála ceimiceacha a úsáideann aigéad nítreach te agus próisis déantúsaíochta ar ardteocht chun leasacháin agus ceimiceáin orgánacha a dhéanamh ar ghráid chobhsaithe chun welds a choinneáil ó bhriseadh síos.

Fianaise Cás-Staidéir

Ina n-iomadúla scoir leasaithe, d'athraigh coimpléasc tionsclaíoch mór sa Mheán-Iarthar ó phíobán caighdeánach 304H go píopa TP347H. Tar éis cúig bliana d'oibriú ag 650 céim agus luchtú timthriallach, níor léirigh cigireacht ultrasonaic aon ionsaí intergranular nó dífhoirmiúchán creep. Dhearbhaigh sé seo méadú 30% ar shaolré comhpháirte ionchais. Ar an mbealach céanna, ní raibh aon bhristeacha gan choinne ag gléasra cumhachta san Oirdheisceart mar gheall ar theipeanna feadáin ina n-ailt superheater 347H thar ocht mbliana de rianú. Bhí sé seo i gcodarsnacht lena bhfeidhmíocht 321-grád roimhe seo, rud a chiallaigh go gcaithfí feadáin a athsholáthar gach ceithre nó cúig bliana.





Comparáid Grád: Cathain a Bhuaigh 347H?

 TP347 vs.TP304 agus TP304L

Cé go bhfuil TP304 níos saoire a dhéanamh agus go bhfuil friotaíocht maith aige le meirge i gcoitinne, níl sé cobhsaithe agus féadann sé a bheith íogair le linn táthú nó seirbhíse ag teocht idir 427 céim agus 815 céim. Laghdaítear an céatadán carbóin in TP304L chun an seans íograithe a laghdú, ach cailltear an neart ardteochta. Fágann cobhsú Columbium TP347 go hiomlán díolmhaithe ó shaincheisteanna íograithe. Déanann sé seo an rogha is fearr do struchtúir táthaithe a úsáidfear ag teochtaí arda, cé go gcosnaíonn sé 15-20% níos mó.

 TP347 vs.TP316 agus TP316L

Cuirtear 2 go 3 faoin gcéad de moluibdín le cineálacha TP316 chun iad a dhéanamh níos resistant do chreimeadh creimthe agus scáintí i gcoinníollacha clóiríd. Cuidíonn moluibdín, ar an láimh eile, leis an gcéim sigma a fhoirmiú nuair a bhíonn sé faoi lé teocht os cionn 600 céim ar feadh i bhfad. Déanann sé seo an miotail níos lú diana agus resistant a chreimeadh. Ní tharlaíonn sé seo le TP347 toisc go bhfuil friotaíocht níos fearr aige in aghaidh ocsaídiúcháin agus infheictheacht i gcásanna ardteasa. Ciallaíonn sé seo go n-oibríonn sé níos fearr i dtimpeallachtaí tirime, ardteochta ocsaídeacha ná i seirbhís chlóiríd fhliuch.

 TP347 vs.TP321

Is gráid chobhsaithe iad TP347 agus TP321 atá i gceist le daoine a choinneáil ó bheith ró-íogair. Úsáidtear cobhsú tíotáiniam i TP321, rud a d'fhéadfadh nítríde tíotáiniam a fhoirmiú le linn táthú. Féadann sé seo an t-alt a dhéanamh níos lú soladach trí phoill a chruthú. Fanann Columbium in TP347 níos cobhsaí agus ní scaoileann sé gáis chomh héasca agus é ag táthú. Déanann sé seo na welds níos glaine agus níos láidre. Méadaíonn an t-aschur táthú allamuigh toisc nach bhfuil gá le cóireáil teasa réamh-théamh agus iar-táthaithe chomh mór agus a bhí sé le TP321.

TP347 vs TP309 agusTP310

Tá níos mó cróimiam agus nicil ag na cineálacha TP309 agus TP310, rud a fhágann go bhfuil siad resistant a meirge agus carburization ag teocht os cionn 870 céim. Mar sin féin, mar gheall ar an ábhar miotail níos airde tá costas an ábhair 40–60% níos mó ná TP347. I gcás úsáidí a fhanann faoi bhun 870 céim an t-am ar fad, tairgeann TP347 agus TP347H go leor cosanta ocsaídiúcháin ar chostas i bhfad níos ísle, rud a fhágann go bhfuil an costas saoil is fearr is féidir gan lamhálacha sábháilteachta a ísliú.

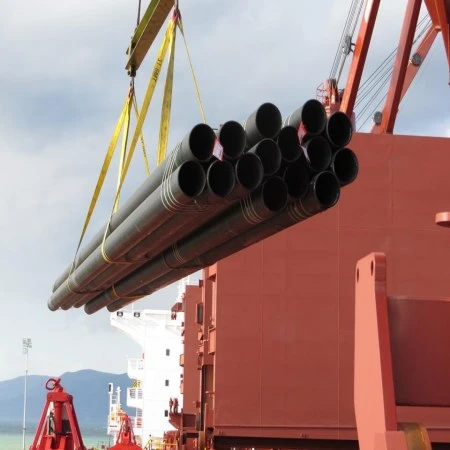

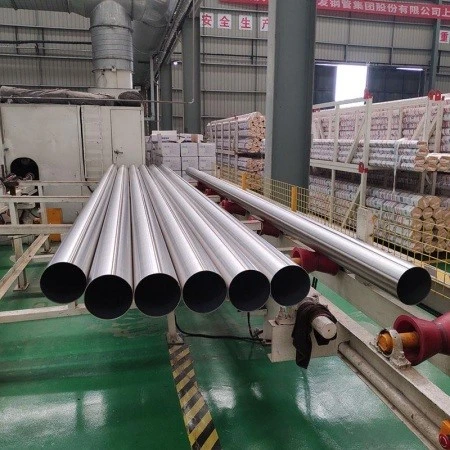

Déantúsaíocht & Cóireáil Teasa

Cóireáil teasa: Solution anneal at >= 1040 degC agus múchadh uisce ina dhiaidh (cuireann fuarú tapa an austenít faoi ghlas agus cuireann sé cosc ​​ar dheascadh cairbíde le linn fuarú mall)-is é seo an réamhriachtanas le haghaidh airíonna 347H; a fhíorú i gcónaí ar an teocht réitigh ar an MTC.

Rogha foirme:I gcás línte ríthábhachtacha hidrigine ar ardteocht, ar ardbhrú, is fearr píopa gan uaim; gan aon seam fadaimseartha mar nasc lag féideartha, tá an iontaofacht iomlán níos airde agus tá iniúchadh hidreastatach píosa ar phíosa agus iniúchadh UT níos éasca.

Welding: If welding is involved, 347H normally needs no preheat; for heavy walls (>Sc 80) nó hailt an-srianta, breithnigh PWHT chun strus iarmharach a mhaolú.



Rialú Cáilíochta & Deimhniú

Córais: Córais déantóra: bainistíocht cáilíochta ISO 9001 agus comhlíonadh PED (Treoir Brú-Trealaimh); b'fhearr le ISO 17025 creidiúnaithe i-saotharlann tí.

Doiciméid: Deimhniú ábhair chuig EN 10204 3.1 (teastas an déantóra) nó 3.2 (finné-tríú páirtí); ní mór teocht an tuaslagáin, an raon carbóin agus an cóimheas Nb+Ta a lua.

Cigireacht: Tástálacha speisialta: tástáil creimthe idirghráinneach (m.sh. ASTM A262), teanntachta ardteochta, grádú gráin (ASTM E112); NDT lena n-áirítear hidreastatach / eddy-reatha / ultrasonaic.

Barántúlacht: Fíorú ag teacht isteach: XRF iniompartha do PMI chun an cóimheas Nb+Ta a dheimhniú ar an suíomh; tras-seiceáil MTR i gcoinne marcálacha fisiceacha chun ionadaíocht a chosc le gráid neamhchobhsaithe.

Cén Fáth Roghnaigh Linn

Méideanna: Clúdach méid iomlán: NPS 1/8"-48", Sch 5S-XXS, foirmeacha gan uaim/táthaithe ar fáil;

Cáilíocht: Deimhnithe: ISO 9001 / PED / TUV, le ISO 17025 i-saotharlann tí agus deimhniú EN 10204 3.1/3.2;

Cáilíocht: QC inrianaithe: píosa-de-píosa hidreastatach + UT/ECT, taifid MTC agus UT iomlán, fíorú PMI ar iarratas;

Seachadadh: Seachadadh solúbtha: MOQ íseal le haghaidh samplaí, long stoc i ~ 7 lá, saincheaptha i 4-6 seachtaine, FOB/CIF/DDP solúbtha;

Seirbhís: Tacaíocht theicniúil: roghnú grád, -comhairliúchán cóireála táthú & teasa, agus cúnamh athbhreithnithe BOM.

CCanna

Q1: TP347 vs 347H?

A: Is é an príomh-difríocht ná carbóin-347 Tá C<=0.08%, 347H is high carbon 0.04-0.10% with solution anneal >=1040 degC; 347H's creep rupture strength at >Sáraíonn seirbhís fhadtéarmach 500 degC 347.

C2: An féidir é a úsáid ag teocht íseal?

A: Tá. Ní dhéanann an struchtúr austenitic embrittle ag teocht íseal; Tá 347H inúsáidte síos go dtí thart ar -196 degC, oiriúnach do sheirbhís thimthriallach chrióigineach-go{-ardteocht.

C3: Conas barántúlacht a fhíorú?

A: Seiceáil teocht an tuaslagáin agus an cóimheas C/Nb+Ta ar an MTR; XRF iniompartha a úsáid le haghaidh PMI ar an láthair chun an cobhsaitheoir a dhearbhú; tuarascáil creimeadh intergranular ASTM A262 a iarraidh ón soláthraí.

C4: Preheat ag teastáil roimh táthú?

A: Usually no preheat is needed; only heavy walls (>Sc 80) nó hailt an-srianta iarrtar ar PWHT chun strus iarmharach a mhaolú.

C5: Cén fáth 347H os cionn 321?

A: Úsáideann 347H cobhsú Nb-níos lú póiriúlacht TIN sa táthú, gan aon ghás sciath speisialta, go bunúsach gan réamhthéamh, agus-cobhsaíocht ardteochta fadtéarmach-- níos fearr agus sin an fáth go bhfuil sé ag athsholáthar 321 de réir a chéile.
