A gan uaimpíopa cruach dhosmáltais é sin go díreach a thugann a ainm le tuiscint - feadán gan aon seam táthaithe fadaimseartha, a tháirgtear trí pholl a dhruileáil trí bhilet soladach agus ansin an sceallóg sin a mhúnlú ina phíobán críochnaithe. Is é an difríocht aonair sin sa chaoi a ndéantar é ná an fáth a bhfuil píopa gan uaim chun tosaigh ar na seirbhísí is déine in ola & gás, giniúint cumhachta, malartóirí teasa agus aeraspáis. Rianaíonn an t-alt seo an bealach ó bharra soladach go feadán críochnaithe, míníonn sé an mhiotaleolaíocht taobh thiar dá fheidhmíocht, agus taispeánann sé conas is féidir le ceannaitheoirí a fhíorú go bhfuil siad ag fáil táirge fíor gan uaim.
1. Sa chás go n-oireann Píob Gan uaim sa Slabhra Soláthair
Sa slabhra luacha píopa cruach, suíonn píopa gan uaim idir an t-amhábhar agus an chomhpháirt feadánacha críochnaithe:
Billéad Babhta Soladach → Píob gan uaim → Táirge Críochnaithe Tubular(feistis, feadáin U-, línte ionstraimíochta)
Tosaíonn píopa táthaithe ó stiall árasán nó pláta atá rollta agus ceangailte ar feadh seam fadaimseartha. I gcodarsnacht leis sin, tosaíonn píopa gan uaim ó bharra cruinn soladach agus baintear ábhar chun an tolladh a chruthú. Is é an toradh atá air ná cosán dífhoirmithe níos baintí, rialú metallurgical níos déine agus - gan dabht - costas déantúsaíochta níos airde. Tá sé ar cheann de na codanna is déine ó thaobh na teicneolaíochta de de thionscal na bpíopaí, agus is é an deacracht seo go beacht a thuilleann áit dó i gcórais nach rogha é teip.
2. Billéad Soladach a iompú ina Fheadán Hollow

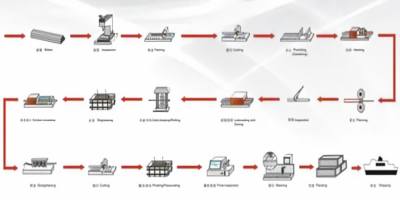

Tá dhá theaghlach leathan oibríochtaí i gceist le píopa gan uaim dhosmálta a tháirgeadh: céim te a chruthaíonn an log, agus céim fuar a sheachadann cruinneas agus microstructure scagtha.
Próiseas Mannesmann á tholladh -
Déantar an billet cruinn a théamh go garbh ar dtús1200 céimchun é a dhéanamh plaisteach. Déantar é a chothú ansin idir dhá rolla cónúla a shocraítear ar thras-uillinn agus a rothlaíonn ag ardluais. Cruthaíonn an ghníomhaíocht chomhbhrúite agus lomadh strus inmheánach láidir teanntachta i lár an bharra, ag oscailt cuas a threoraítear ansin thar mandrel pollta. Is é an t-aschur blaosc garbh log - nach bhfuil an tiús bhalla agus trastomhas fós cruinn, ach tá an píopa a rugadh go struchtúrach.
I gcás gráid dhosmálta tá an bhlaosc te seo fós ag iompar cruaithe oibre agus struchtúr garbhghráin, mar sin ní mór é a riochtú sula gcríochnaítear é.
Líníocht Fuar agus Fuar-Pilgering - Críochnú Beachtais
Tar éis é a tholladh, déantar an bhlaosc log a thabhairt go dtí an méid deiridh trí oibriú fuar, rud a athchóiríonn airíonna meicniúla agus creimthe trí anáil réitigh idirmheánacha:
| Modh | Conas a oibríonn sé | Cad a sheachadann sé |
|---|---|---|
| Líníocht fuar | Baintear an feadán trí dhísle barrchaolaithe (go minic thar mandrel) chun trastomhas agus balla a laghdú. | Dea-chruinneas tríthoiseach agus bailchríoch dromchla; tá caoinfhulaingt balla beagán níos leithne ná pilering. |
| Pilgering fuar(rolladh fuar) | Rollaíonn dísle eitrithe frithingeach an feadán de réir a chéile i gcoinne mandrail barrchaolaithe. | Lamháltais níos déine (síos go dtí thart ar ± 0.05 mm), microstructure an-dlúth, feidhmíocht mheicniúil feabhsaithe. |
3. Cén Fáth a bhfuil Éileamh ar Sheirbhísí Brú Ard gan uaim
I -sorcóir ballaí tiubh faoi bhrú inmheánach, ní roinntear an strus go cothrom. Ag baint úsáide as an clasaiceachchothromóid Lamé, is é an strus fonsa (imlíneach) ag ga r:
σθ = [ Pi · ri² / (ro² − ri²) ] · [ 1 + (ro² / r²) ]
áit a bhfuil Piis brú inmheánach, rian ga inmheánach, roan ga seachtrach.
An eochair beir leat: iompraíonn an balla istigh strus i bhfad níos airde ná an balla seachtrach.Is éard atá i seam weld ná crios ilchineálachta microstructural - sreabhadh gráin éagsúla, cuimsiú féideartha, éagsúlacht cruas áitiúil. Faoi bhrú ard go dtiocfaidh ilchineálacht chun bheith ina chomhdhlúthadán struis, agus is féidir le aimpliú logánta tús crack a thionscnamh ag an seam.
Tá píobán gan uaim iseatrópach go miotalóireachtach agus aonchineálach timpeall a imlíne, mar sin dáileann strus go haonfhoirmeach agus titeann an riosca teipe pléasctha ag an mballa istigh go mór. I gcórais ola & gáis, núicléacha, aeraspáis agus cosanta le lamháltas teip nialasach, níl an buntáiste sin roghnach - is riachtanas sonraíochta é.
4. Cad a Thiomáineann Costas Píob Gan uaim
Cosnaíonn píopa gan uaim níos mó ná píopa táthaithe den ghrád céanna ar chúiseanna struchtúracha:
Ábhar foirm préimhe- Tosaíonn gan uaim ó bhilléid bhabhta, atá níos costasaí de ghnáth ná an stiall árasán a úsáidtear do phíobán táthaithe den chóimhiotal céanna.
Caillteanas ábhar- Caitheann polladh lár an bhille mar dhramhaíl; fuarrollta agus líníocht Baile Átha Troim cinn agus eireabaill. Toradh tipiciúil:gan uaim 75–80%i gcoinnetáthaithe ~97%.
Fuinneamh agus picilte- Teastaíonn anáil agus díscálú réitigh do gach pas fuar (piocadh/éighníomhachtú le haghaidh dhosmálta), timthriallta cóireála teasa a iolrú, costais leictreachais agus cheimiceacha.
Oibríochtaí iolracha- Má dhéantar polladh, roinnt pasanna fuara, anáil, dírigh, tástáil agus críochnú, cuirtear na céimeanna ar fad a scipeann líne táthaithe den chuid is mó.
5. Conas Píob Táthaithe Bréige "gan uaim" a Aithint
I roinnt margaí tá an píopa táthaithe talamh agus snasta chun an seam a cheilt agus a dhíoltar mar uaim. Cuidíonn dhá sheiceáil phraiticiúla réimse:
Balla-Thickness Eccentricity
Eascraíonn píopa táthaithe ó stiall árasán, agus mar sin tá a bhalla an-aonfhoirmeach timpeall an imlíne.
De ghnáth léiríonn fíor-phíobán gan uaim éalárnacht bheag mar go seachnaíonn an mandrel le linn polladh.
Má chlaonann tomhas balla ceithre phointe timpeall na himlíne faoiníos lú ná 0.01 mm, is dócha gur táirge táthaithe faoi cheilt é an píopa.
Aigéad-Tástáil Mhiotalagrafaíochta Etch
Gearr sampla tras-rannóige agus eitseáil é ar feadh thart ar 10 nóiméad.
Píobán Táthaithe:tá líne fann fadaimseartha le feiceáil ag an gcrios táthúcháin mar gheall ar chodarsnacht micreastruchtúrach.
Píobán fíor gan uaim:dath aonfhoirmeach agus struchtúr an bealach ar fad timpeall - gan aon seam.
CCanna
C: An bhfuil píopa dhosmálta gan uaim i gcónaí níos láidre ná píopa táthaithe?
A: Níl an neart absalóideach - tá bonn-neart comhchosúil ag píopa táthaithe den ghrád céanna. Buann gan uaim ar aonfhoirmeacht strus agus easpa seam mar líne teip féideartha, rud is tábhachtaí faoi bhrú ard agus tuirse.
C: Cén fáth a bhfuil gá le píopa gan uaim dhosmálta idir pasanna?
A: cruaíonn oibriú fuar dosmálta agus féadann sé cairbídí cróimiam a deascadh. Déanann anáil réitigh iad a thuaslagadh agus athbhunaítear insínteacht agus friotaíocht creimeadh - atá riachtanach do na gráid austenític agus déphléacsacha a úsáidtear i seirbhís chreimneach.
C: An féidir liom a rá gan uaim ó táthaithe ag an tsúil?
A: Gan a bheith iontaofa ar dhromchla snasta. Bain úsáid as an tseiceáil éalárnachta balla nó, go cinntitheach, as tástáil ailt thras-eitse aigéid.
C: Cé na caighdeáin a chlúdaíonn píopa gan uaim dhosmálta?
A: Áirítear le sonraíochtaí coitianta ASTMA312 (píopa gan tháthú austenític),A213(feadáin coire/superheater),A269(feadáin ionstraime/seirbhíse), A789/A790 (Déphléacsacha agus Super déphléacsacha).
